A road to Fabric - create channel 梳理 (上)

代码版本

Fabric : release 5afac39fcdb1d245aab3a94b825ebadb99cdad72

Fabric-go-sdk : master 9fe40b3f41260f5f4f7c8919117c8b07550871fd

1. 生成 crypto - config

todo

2. 生成 channel.tx

channle.tx 实际上是由 github.com/hyperledger/fabric/protos/common#Envelope 通过proto.marshal()后生成的bytes文件，对应configtx.yaml中的ChannelConfig部分:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Profiles:
    # .... 省略OrdererGenesis
    ChannelConfig:
        Consortium: SampleConsortium
        Application:
            <<: *ApplicationDefaults
            Organizations:
                - *Org0
                - *Org1
                - *Org2
                - *Org3
Organizations:
    - &Org0
        Name: Org0MSP
        ID: Org0MSP
        mspdir: crypto-config/peerOrganizations/org0.yunphant.coin.com/msp
        AnchorPeers:
            - Host: peer0.org0.yunphant.coin.com
              Port: 7051
      # 省略 其他orgs
Application: &ApplicationDefaults
    Organizations:

创建Envelop

DSL说明

  • 括号外表示实际使用类型，括号内表示grpc使用的字段，没有括号表示为基本类型
  • 带有@表示已被序列化，即类型为bytes; 带有…对应grpc 中的repeated关键字
  • 较复杂的类型使用Go的表达方式

对字段类型有疑问请参考fabric/protos/common/common.proto与fabric/protos/common/configtx.proto

整个Envelop对象由fabric/common/configtx/template.go#MakeChainCreationTransaction函数生成，之后通过ioutil写入channle.tx文件中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
Envelop:
  Payload(payload):
    Header(header)@:
      ChannelHeader(channel_header)@:
        # 表明信息类型，参考下面的HeaderType,创建Channel时使用CONFIG_UPDATE
        HeaderType: 2
        version: 0
        # 设置的交易请求时间，在SDK中会重新设置一次
        timestamp:
        # channel id 由MakeChainCreationTransaction传入参数决定
        channel_id:
        # 交易id , 使用SignatureHeader中的两个字段通过SHA-256加密得到的Hash值，虽然创建Envelop时,SignatureHeader两个值均为空，但依然会生成tx_id
        tx_id:
        epoch: 0
        # 根据不同的HeaderType可能有不同用途，CONFIG_UPDATE下为空
        extension@:
      SignatureHeader(signature_header)@:
        # 交易创建者，创建Envelop时为空
        creator@:
        # 随机数用于加密，创建Envelop时为空
        nonce@:
    # 实际交易的内容, ConfigUpdateEnvelop对应上面的HeaderType
    ConfigUpdateEnvelop(data)@:
      ConfigUpdate(config_update)@:
        channel_id:
        ConfigGroup(read_set):
          version:
          # 可以看到这里出现了ConfigGroup的递归，可以用于多级组织的嵌套
          map<string,ConfigGroup>(groups):
            "Applicaiton": ConfigGroup{
                map<string,ConfigGroup>(groups):
                   #key对应Profiles.ChannelConfig.Application.Organizations下org的Name字段
                  "Org0MSP": ConfigGroup{}
            }
          map<string,ConfigValue>(values):
            "Consortium" : ConfigValue{
                #对应Profiles.ChannelConfig.Consortium的值
                Name: "SampleConsortium"
            }
          map<string,ConfigPolicy>(policies):
          mod_policy;
        ConfigGroup(write_set):
          version:
          map<string,ConfigGroup>(groups):
            "Applicaiton": ConfigGroup{
                map<string,ConfigGroup>(groups):
                   #key对应Profiles.ChannelConfig.Application.Organizations下org的Name字段
                  "Org0MSP": ConfigGroup{}
               #此处Policy嵌套较深,参考release版本common/configtx/template.go 230 ~ 237行
                map<string,ConfigPolicy>(policies):
                #Admins
                mod_policy: Admins
                #此时wSet未存在verison, wSet的version为1
                version: 1
            }
          map<string,ConfigValue>(values):
            "Consortium" : ConfigValue{
                #对应Profiles.ChannelConfig.Consortium的值
                Name: "SampleConsortium"
            }
          map<string,ConfigPolicy> policies
          mod_policy:
      #创建Envelop时为空
      ConfigSignature(signatures…):
        SignatureHeader:
          # 交易创建者，创建Envelop时为空
          creator@:
          # 随机数用于加密，创建Envelop时为空
          nonce@:
        signarture:
  # 创建Envelop时为空
  signature@:
1
2
3
4
5
6
7
8
9
enum HeaderType {
    MESSAGE = 0;                   // Used for messages which are signed but opaque
    CONFIG = 1;                    // Used for messages which express the channel config
    CONFIG_UPDATE = 2;             // Used for transactions which update the channel config
    ENDORSER_TRANSACTION = 3;      // Used by the SDK to submit endorser based transactions
    ORDERER_TRANSACTION = 4;       // Used internally by the orderer for management
    DELIVER_SEEK_INFO = 5;         // Used as the type for Envelope messages submitted to instruct the Deliver API to seek
    CHAINCODE_PACKAGE = 6;         // Used for packaging chaincode artifacts for install
}

3 .使用当前User对Envelop.Payload.ConfigUpdateEnvelop签名

以 go sdk为例 pkg/fabric-client/client.go:247 client方法SignChannelConfig

首先创建ConfigUpdateEnvelop.ConfigSignature

sdk
1
2
3
4
5
6
7
8
9
// Identity为&pb_msp.SerializedIdentity{Mspid: u.MspID(),IdBytes: u.EnrollmentCertificate()}的proto.marshal结果, 这里使用了当前User的MspId与ECert
creator, err := c.userContext.Identity()
// ...
nonce, err := fc.GenerateRandomNonce() // 由crypto-suite随机生成
// ...
signatureHeader := &common.SignatureHeader{
	Creator: creator,
	Nonce:   nonce,
}

序列化后与整个ConfigUpdateEnvelop一起使用User private key进行签名返回

1
2
3
4
5
6
7
8
9
10
11
12
13
//&SigningManager{cryptoProvider: cryptoProvider, hashOpts: &bccsp.SHAOpts{}}
signingMgr := c.SigningManager()
//...
// get all the bytes to be signed together, then sign
signingBytes := fcutils.ConcatenateBytes(signatureHeaderBytes, config)
signature, err := signingMgr.Sign(signingBytes, user.PrivateKey())
//...
// build the return object
configSignature := &common.ConfigSignature{
	SignatureHeader: signatureHeaderBytes,
	Signature:       signature,
}
return configSignature, nil

得到签名后构建ChannelCreateRequest 对象，调用CreateChannel方法，

1
2
3
4
5
6
7
8
9
10
11
12
var configSignatures []*common.ConfigSignature
configSignatures = append(configSignatures, configSignature)
request := fab.CreateChannelRequest{
    // 注意这里并没有设置Envelop与Txid
	Name:       channel.Name(),
	Orderer:    channel.Orderers()[0],
	Config:     config,
	Signatures: configSignatures,
}
// 设置orderer作为当前user，为下一步生成txid做准备
client.SetUserContext(ordererUser)
_, err = client.CreateChannel(request)

4. 重新用Orderer的MSP生成txid，设置Envelop.Payload.Header

在上一步中，client的当前User Context已经设置为Orderer user，c.NewTxnID()会调用当前user的Identity()方法生成序列化的身份证明，之后与一个随机数生成txID

1
2
3
4
5
6
7
8
9
10
11
func (c *Client) CreateChannel(request fab.CreateChannelRequest) (apitxn.TransactionID, error) {
	//...
	if !haveEnvelope && request.TxnID.ID == "" {
		txnID, err := c.NewTxnID()
		if err != nil {
			return txnID, err
		}
		request.TxnID = txnID
	}
	return request.TxnID, c.createOrUpdateChannel(request, haveEnvelope)
}

然后设置Payload header （省略了err catch的代码）可以看到ChannelHeader重新设置了txID为上一步生成的txID，并且通过fc.BuildHeader添加了’创建Envelop’步骤中缺少的SignatureHeader , 在这里所有的signature均适用orderer的私钥

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
configUpdateEnvelope := &common.ConfigUpdateEnvelope{
    ConfigUpdate: request.Config,
    Signatures:   request.Signatures,
}
//重新build header
channelHeader, err := channel.BuildChannelHeader(common.HeaderType_CONFIG_UPDATE, request.Name, request.TxnID.ID, 0, "", time.Now())
creator, err := c.userContext.Identity()
//对header进行签名
header, err := fc.BuildHeader(creator, channelHeader, request.TxnID.Nonce)
configUpdateEnvelopeBytes, err := proto.Marshal(configUpdateEnvelope)
payload := &common.Payload{
	Header: header,
	Data:   configUpdateEnvelopeBytes,
}
payloadBytes, err = proto.Marshal(payload)
signingMgr := c.SigningManager()
signature, err = signingMgr.Sign(payloadBytes, c.UserContext().PrivateKey())

之后在pkg/fabric-client/client.go:341的createOrUpdateChannel中调用Orderer对象的SendBroadcast方法，给Orderer发broadcast请求（关于broadcast / deliver机制 Fabric 官方文档中有详细的说明）

1
2
3
4
5
6
// createOrUpdateChannel 部分代码
// Send request
_, err := request.Orderer.SendBroadcast(&fab.SignedEnvelope{
	Signature: signature,
	Payload:   payloadBytes,
})

在SendBroadcast中使用grpc调用Orderer的Broadcast函数，相关的protobuf为fabric/protos/orderer/ab.proto，接下来进入Orderer内部处理的环节

发表于 | 分类于

简介

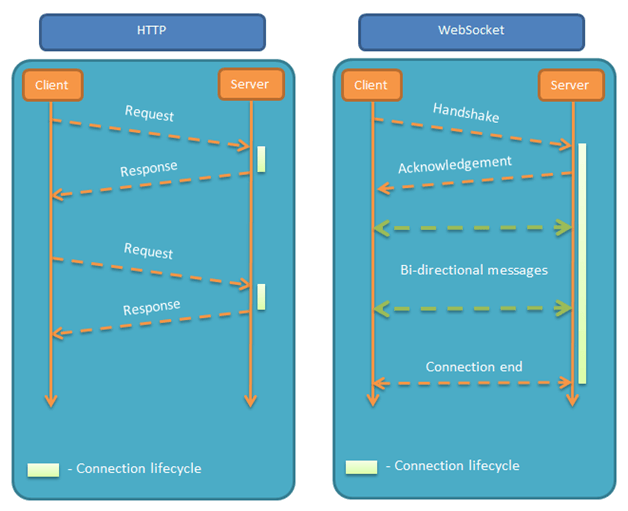

WebSocket解决了使用HTTP协议所带来的不能连续接收server端状态变化的问题（如聊天场景），具体区别见下面这张图
